悬挑式双排钢管脚手架搭设准备工作

在搭设悬挑式脚手架之前,应先做好以下工作:

1)在楼面砼施工时预埋用Φ18钢筋做成的吊环及地锚钢筋,吊环锚入砼不少于300mm 长(外露在砼上200高)。

2)在楼面砼达到一定强度后,排放16#工字钢,工字钢间距1.5m,工字钢插入吊环长度约2m,并与地锚焊接固定,每道工字钢钢上设3道吊环, 悬挑钢梁和卡环之间用木楔打紧,在木楔的端部点焊钢筋头,防止木楔松动。

3)在工字钢上表面(距墙或梁外边250处及1150处)焊Φ25钢筋、100高,工字钢外端用钢丝绳斜拉,完成上述工作后按落地式双排脚手架的作业程序操作搭设脚手架。

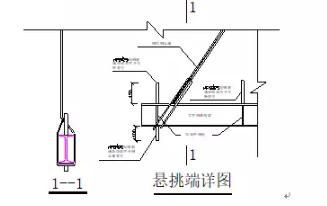

4)斜拉绳和卸载绳

按照规范构造要求设置斜拉钢丝绳,16号工字钢挑梁端部用钢丝绳单股斜拉,各转角、部位拉设,斜拉绳直径为15.5mm(6X19+1 ),间距为1.5m。上端与上层楼面的吊环连接,下端直接套箍在工字钢端部。拉结钢丝绳时用手拉葫芦(倒链)或花篮栓拉紧,做到所有钢丝绳拉紧程度基本相同,避免钢丝绳受力不均匀。

钢索两端的钢丝绳用Y5-18钢丝绳夹夹紧。夹头按150mm间距设置三道。夹紧时必须以钢丝绳被压扁1/3—1/4直径为止,并在钢丝绳受力后,再将夹头螺栓拧紧一次。钢丝绳自由端长度不得小于200mm。配套线夹每端3只,间距150mm,紧固牢靠。

吊环与梁侧的预埋件焊接,吊环钢筋直径为18mm,与预埋件的焊接长度为150mm,双面焊接。
